Isik's Tech Hedgehog CAN/USB Klipper I/O-expander, 31 pinnen

Details

Geen pinnen meer vrij op je mainboard? Hedgehog voegt 31 I/O-pinnen toe aan Klipper via CAN of USB. Elke pin zit op een standaard 2,54 mm-header met een eigen 3,3 V- en GND-paar ernaast, dus een schakelaar, sensor of relais sluit je aan zonder breadboard.

Wat zit er op het board

• STM32G0B1-MCU, ingebouwde CAN-transceiver plus USB

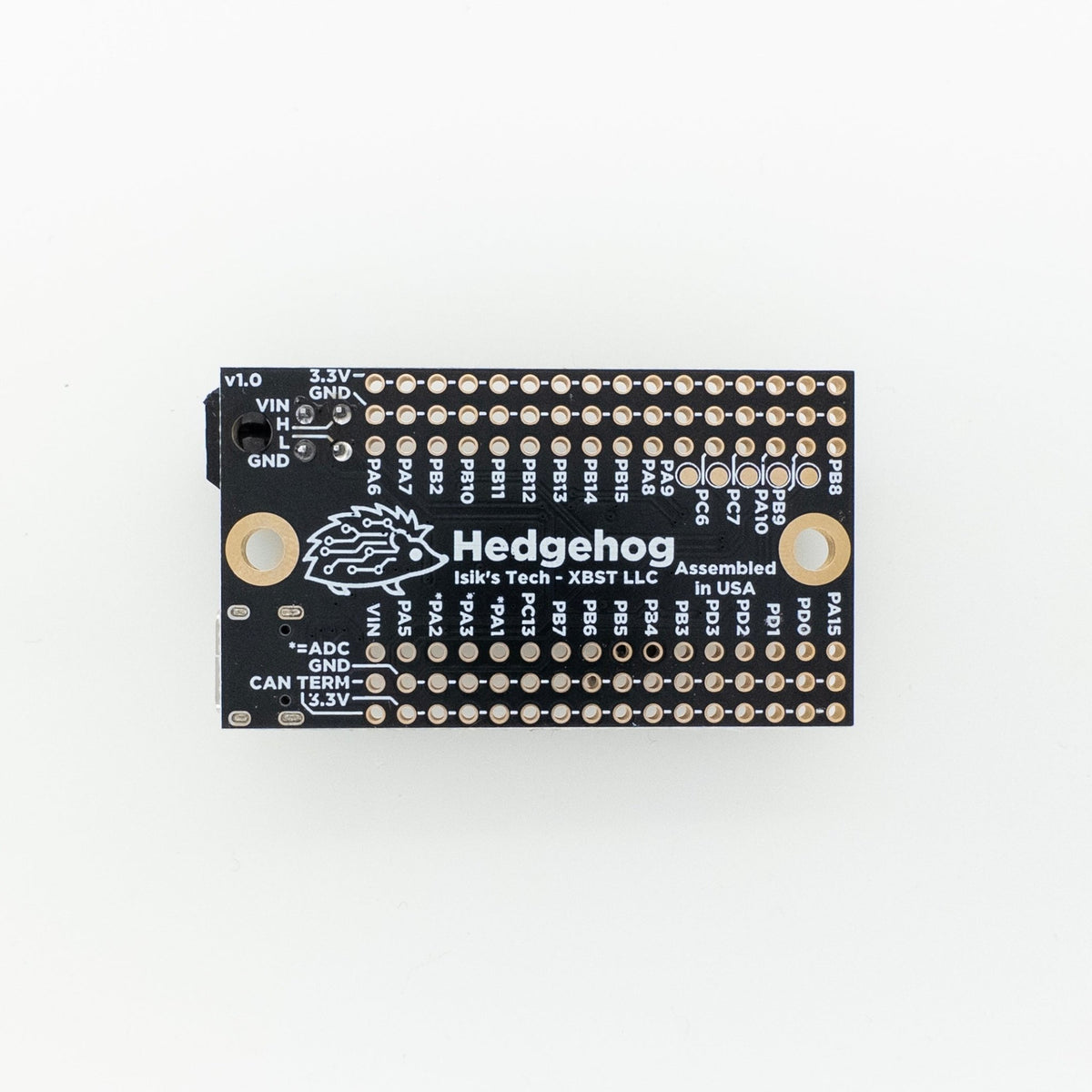

• 31 I/O-pinnen op 2,54 mm-headers, 3,3 V/GND naast elke pin
• Pull-ups en beveiliging voor 3 thermistors
• 24 V ingang met 3,3 V- en 5 V-regelaars op het board, 120 Ω CAN-terminatiejumper
• Klipper met Katapult-ondersteuning; draait ook STM32Duino

Kies je versie

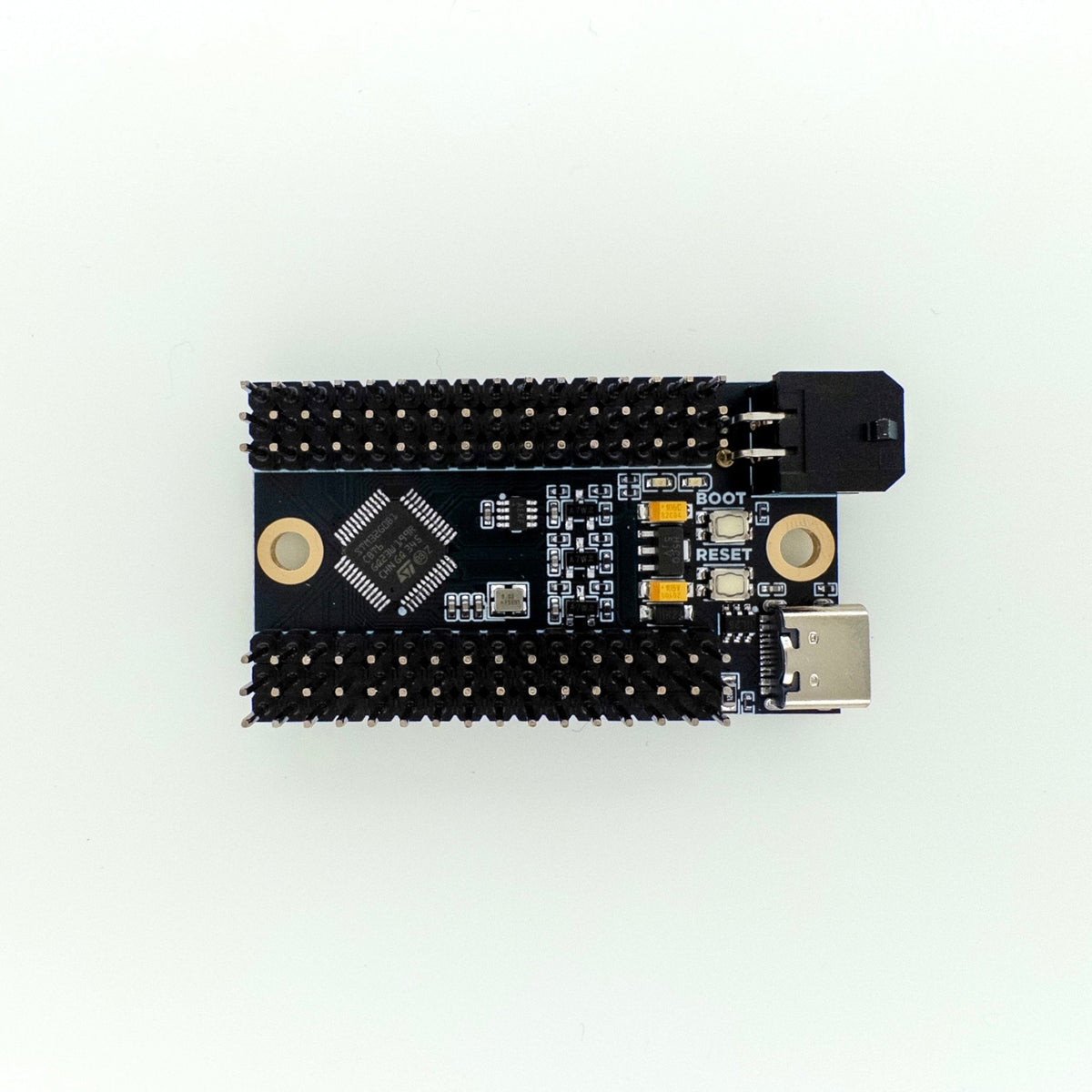

• Gesoldeerd: pinheaders al vastgesoldeerd.

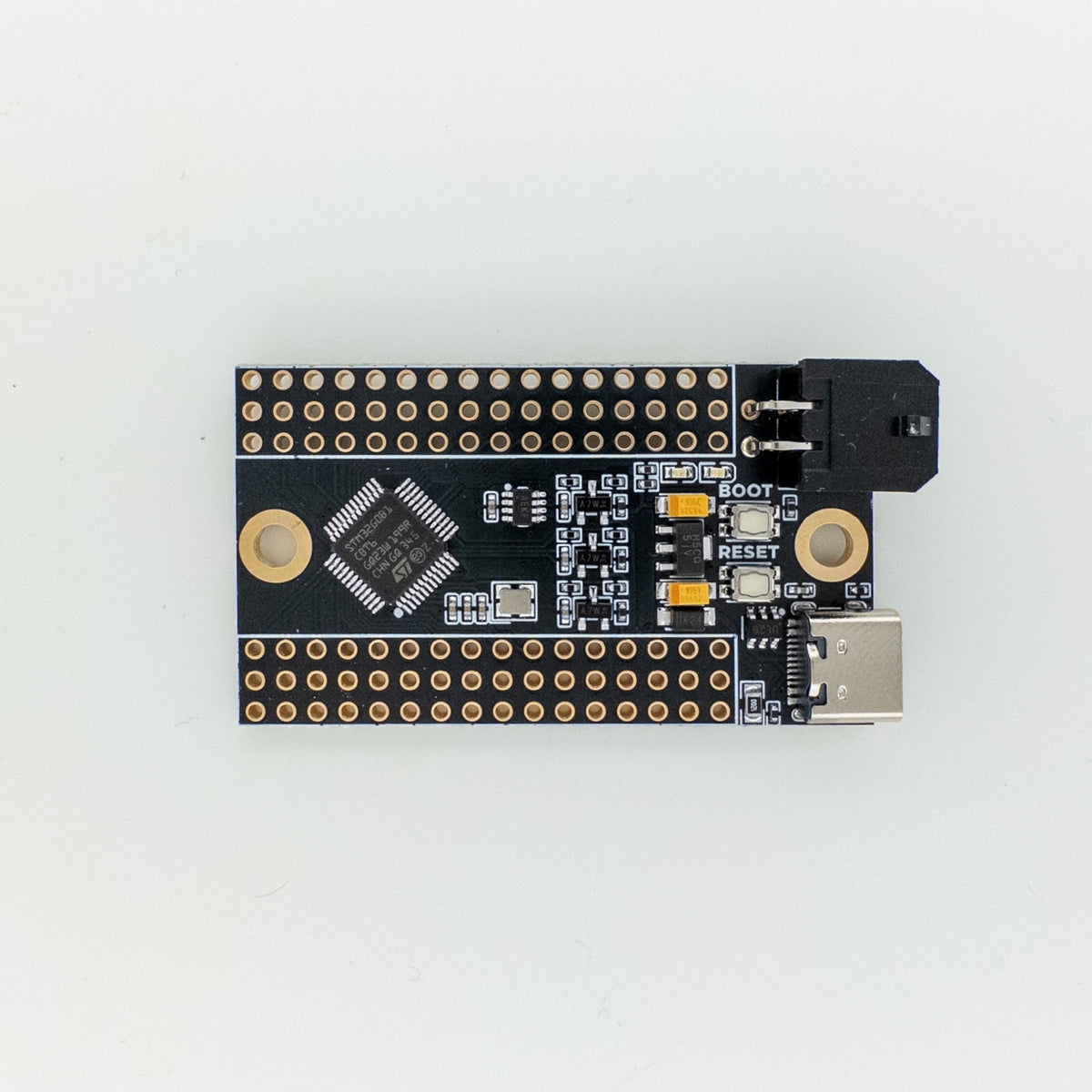

• Niet gesoldeerd: kaal board, je soldeert alleen de headers die je nodig hebt.

Goed om te weten

De pinnen hebben geen vaste functie. Je stelt ze allemaal zelf in Klipper in, en sommige SPI-pinnen worden niet door Klipper ondersteund.

Pre-order. Ik haal dit board bij Isik's Tech in de VS. Verwachte verzending over 3–4 weken. Zodra het in Nederland binnen is, gaat het naar je toe, zonder invoerkosten of douane bovenop de prijs.

Ontworpen en geassembleerd door Isik's Tech. Documentatie: https://docs.isiks.tech/hedgehog/manual/
