Isik's Tech ToqueCAN voor Raspberry Pi: 2× CAN, 3-poorts USB-hub, 24V naar 5V 5A (pre-order)

Details

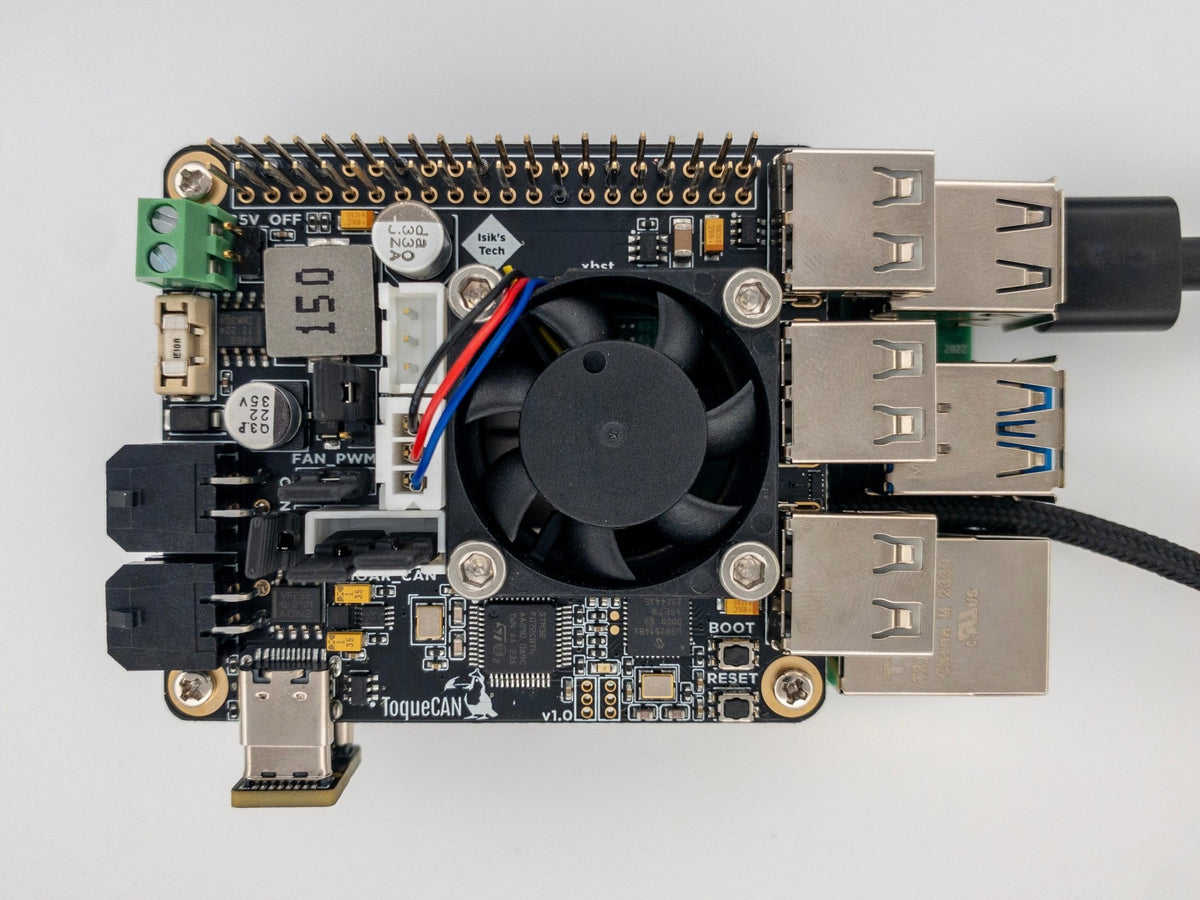

ToqueCAN zit bovenop een Raspberry Pi 4 of 5 en regelt de drie dingen die elke CAN-printerbuild rond de Pi nodig heeft: een CAN-adapter, een USB-hub en een degelijke 24 V naar 5 V voeding voor de Pi. Dat scheelt je een losse U2C, een buck converter en een hoop bedrading in een krappe elektronicabak.

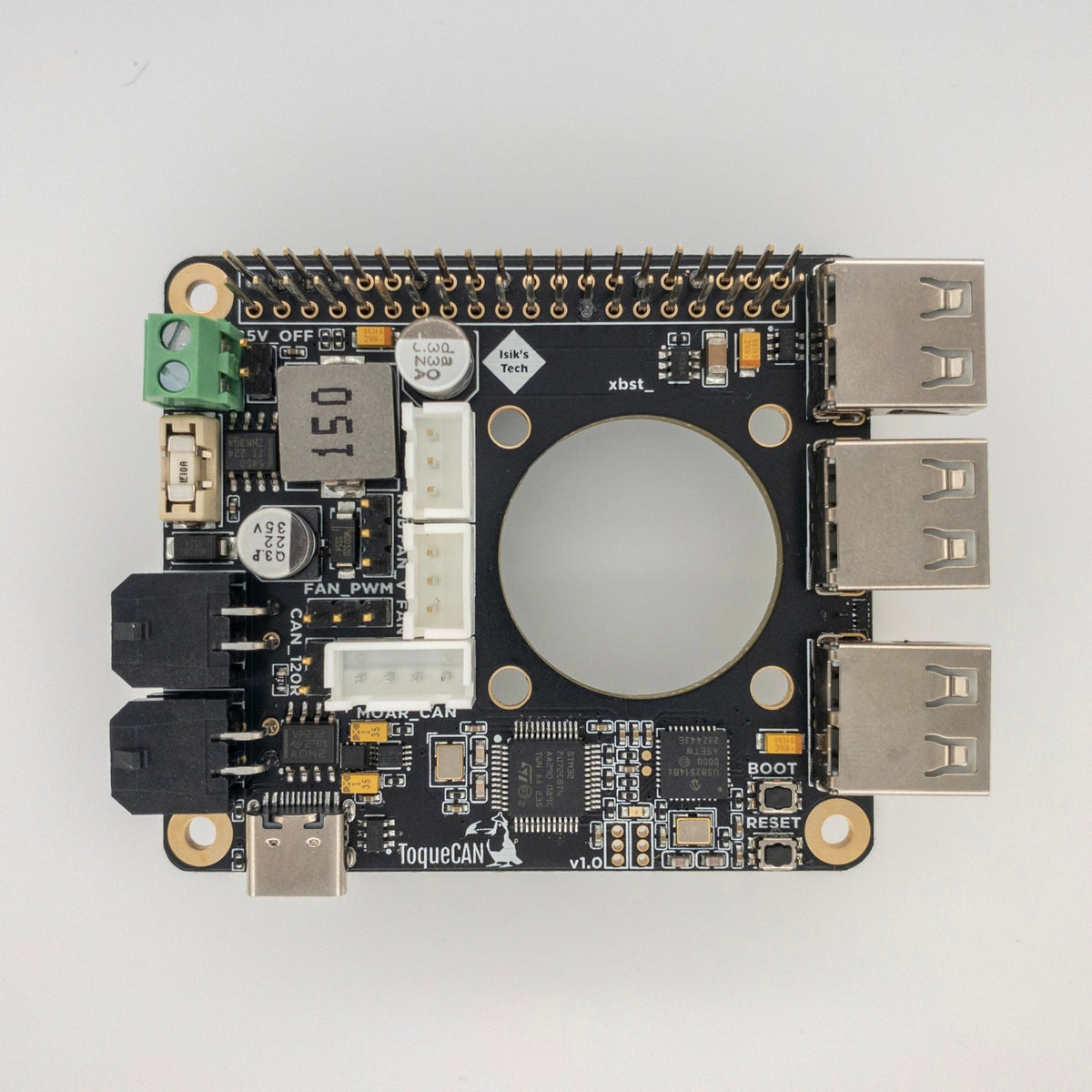

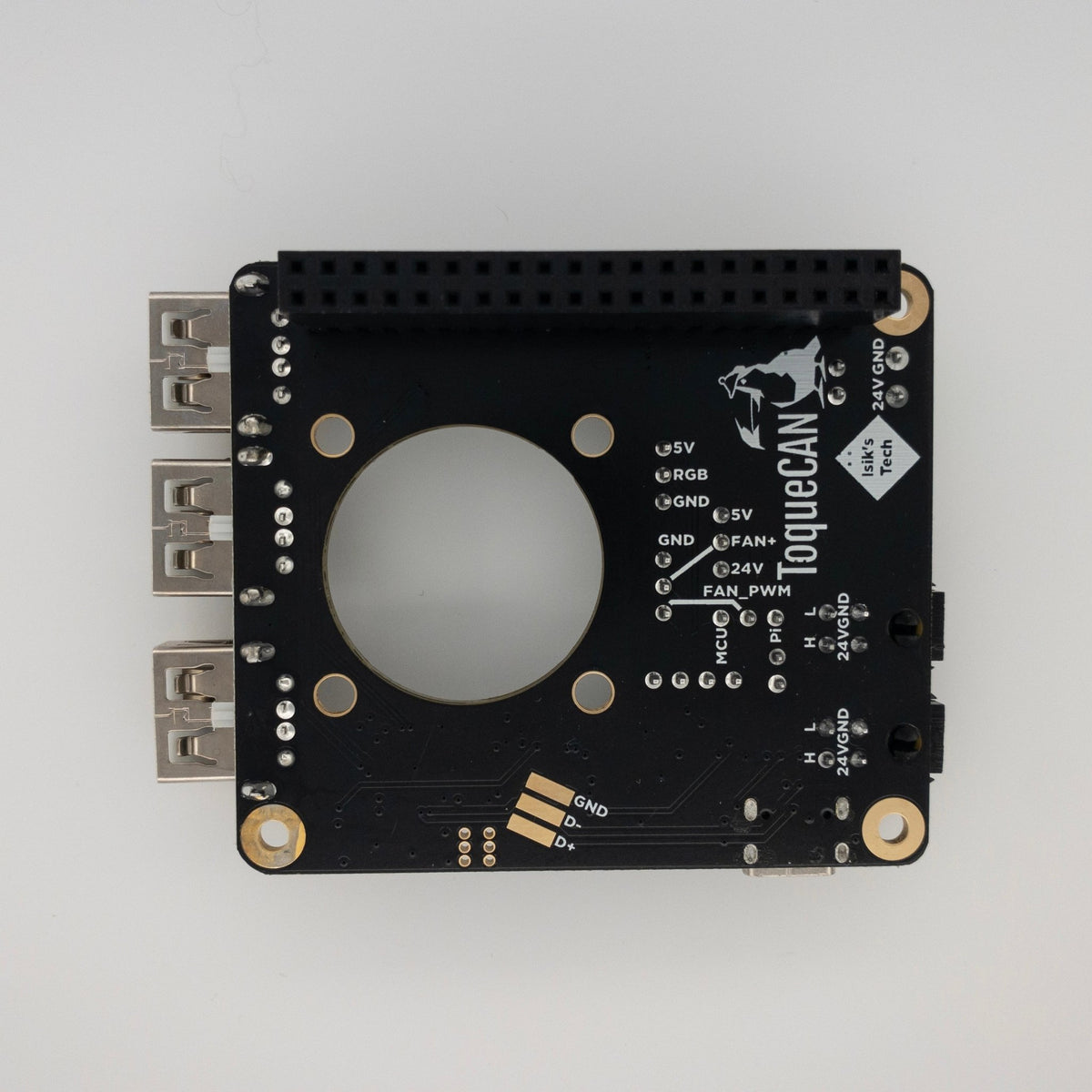

Wat zit er op het board

• STM32F072-MCU met 2× Micro-Fit CAN-poorten en terminatiejumpers, draait Klipper (bridge-modus aanbevolen) of Candlelight
• 3-poorts USB-hub (USB2514)
• 24 V naar 5 V 5 A regelaar voor de Pi en USB-apparaten, 10 A zekering, max. 8 A via de CAN-poorten

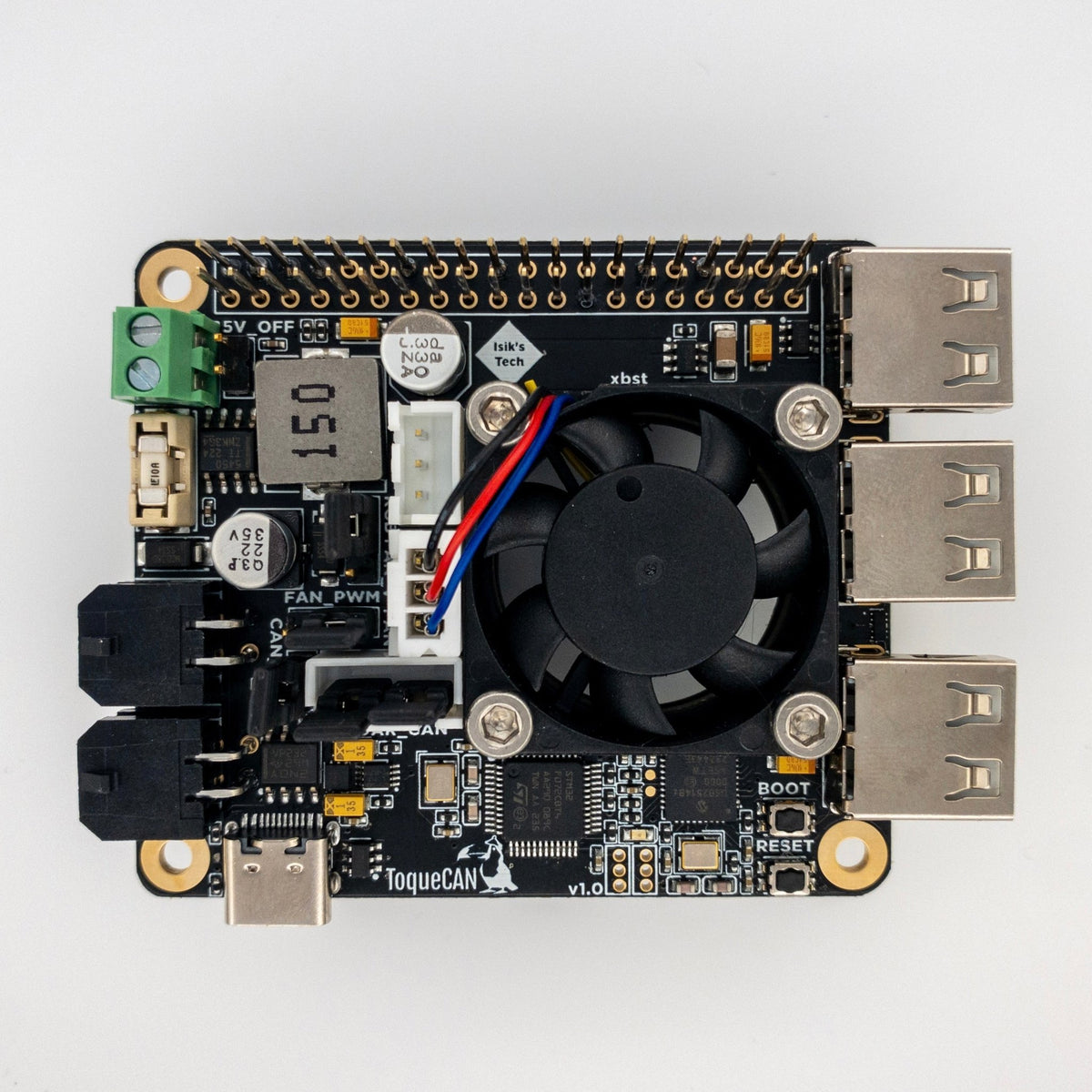

• Montage voor een 30 of 40 mm Pi-fan met PWM, fanspanning 5 V of 24 V
• Neopixel-uitgang, GPIO-doorvoer, MOAR_CAN-uitbreidingsconnector

In de doos

ToqueCAN-PCB, M2.5-afstandhouders, schroeven en inserts, JST-XH- en MX3.0-connectoren, jumpers en een 180° USB-adapter. Niet inbegrepen: fan, geprinte fanhouder, USB-kabel. Er zit geen EEPROM op, dus de Pi herkent hem niet als officiële HAT. Dat verandert niets aan de werking.

Pre-order. Ik haal dit board bij Isik's Tech in de VS. Verwachte verzending over 3–4 weken. Zodra het in Nederland binnen is, gaat het naar je toe, zonder invoerkosten of douane bovenop de prijs.

Ontworpen en geassembleerd door Isik's Tech. Documentatie: https://docs.isiks.tech/toquecan/manual/
